WNS系列卧式燃油燃气蒸汽锅炉

WNS系列卧式燃油燃气蒸汽锅炉批发价格,WNS系列卧式燃油燃气蒸汽锅炉厂家,WNS系列卧式燃油燃气蒸汽锅炉使用说明,WNS系列卧式燃油燃气蒸汽锅炉求购,河南省太
2019-10-16

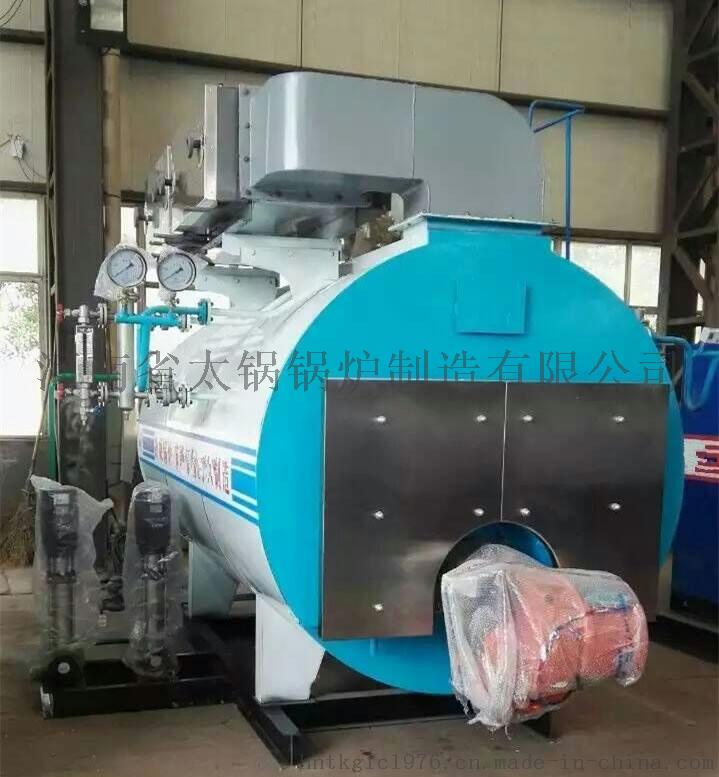

WNS系列卧式燃油燃气蒸汽锅炉
锅炉品牌网为您提供河南省太锅锅炉制造有限公司相关的公司及产品信息介绍,囊括了WNS系列卧式燃油燃气蒸汽锅炉价格、厂家、图片、使用说明等参数。想了解更加全面的WNS系列卧式燃油燃气蒸汽锅炉信息及河南省太锅锅炉制造有限公司的公司信息就上锅炉品牌网。

“WNS系列卧式燃油燃气蒸汽锅炉”参数说明

是否有现货: 认证: ISO9001,ISO14001
品牌: 太康锅炉 结构形式: 卧式
燃料: 天然气 介质: 蒸汽
锅炉用途: 工业锅炉 锅炉放置方式: 卧式
出口蒸汽压力: 中压 燃烧方式: 内燃式锅炉
制造级别: A 型号: WNS系列燃油燃气蒸汽锅炉
规格: 蒸吨 商标: 银城
包装: 不锈钢 1吨/2吨/3吨/4吨/6吨/8吨/10吨: 燃气蒸汽锅炉/燃油蒸汽锅炉/燃甲醇蒸汽锅炉
产量: 3000

“WNS系列卧式燃油燃气蒸汽锅炉”详细介绍

河南省太锅锅炉制造有限公司
太康锅炉燃气锅炉蒸汽锅炉热水锅炉52369925
太康锅炉燃气锅炉蒸汽锅炉热水锅炉52369945

WNS系列全自动燃油(气)蒸汽锅炉(实用新型专利),采用卧式三回程湿背结构,从而改善了锅炉运行环境,提高了锅炉燃烧效率和使用寿命。

锅炉的全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构,避免了烟箱漏烟现象的发生。

锅炉热效率高达90%以上,采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相吻合,烟气流通面积依次减小,使烟气等速流动,保证了高温烟气在炉内的热交换时间,达到**传热效果。

采用与锅炉完全匹配的全自动调节的高性能燃烧机。此燃烧机燃烧充分,节省燃料,从而有效降低了锅炉燃烧给环境带来的污染。

采用高保温性能的超细玻璃棉,散热损失更小。

采用智能化节能控制系统,锅炉及供汽(供水)可系统可以结合不同负荷来调节燃料供给,达到更加节能的目的。

锅炉的安装采用整体快装方法,对地基无特殊要求,不需地脚螺栓固定,安装简单易行。

采用活动炉头结构,不但可匹配各种燃烧器,而且更换炉头和维修炉体也更加方便快捷。

前、后烟箱采用活动可拆结构,可方便地对锅炉内部进行检查、维护、保养。

此型号锅炉为**开发的新款全自动燃油(气)蒸汽锅炉,产品设计新颖、结构合理,工艺性能良好。

性能优势

1、锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1609-2002《锅壳锅炉本体制造技术条件》执行,确保锅炉长期安全稳定工作。

2、本体为锅壳式全湿背顺流三回程**管结构,火焰大燃烧室内微正压燃烧,完全伸展,燃烧热负荷低。有害物质NOx排放量少。

3、波形炉胆及螺纹烟管结构,既提高了强度,又满足了各部分受热膨胀的需要。

4、主焊缝焊接均采用对接连接,并经X射线及超声波无损伤探伤,确保焊接质量达到**要求。

5、锅炉水容量大,适应负荷能力强。设计合理的锅内装置,保证蒸汽带水率低于4%,满足用户对蒸汽品质的较高要求。

6、采用新型隔热保温材料,重量轻,散热损失少,保温性能好。

7、水位报警器采用不锈钢作电极棒,聚四氟乙烯作绝缘材料。从上方插入,不易挂污,性能可靠,使用寿命长。

8、前后烟箱为铰链连接,可轻松打开,检修维护方便快捷。

9、氧含量调节(选配):该系统能成功检测烟气中的含氧量,并实时将该数据传送到控制系统中,通过计算机智能分析,自动调整燃烧设备的配比,使其实时处在**的工作状态,燃烧效率大大提高,从而可大幅降低燃料的消耗。

10、自动控制水平**

锅炉控制器采用西门子、德力西电器元件,不但性能可靠,而且实现了人机对话和远程控制。

技术参数

型号/项目/参数 WNS0.5-0.4(0.7)-Y(Q) WNS0.7-0.4(0.7)-Y(Q) WNS1-0.7(1.25)-Y(Q) WNS1.5-1.25-Y(Q) WNS2-1.25-Y(Q) WNS3-1.25-Y(Q)
额定蒸发量(t/h) 0.5 0.7 1 1.5 2 3
额定工作压力(MPa) 0.4(0.7) 0.4(0.7) 0.7(1.25) 1.25 1.25 1.25
蒸汽温度(℃) 151(170) 170(194) 194 194 194
设计效率(%) 91-95
水容积(m3) 1.2 1.56 2.10 2.7 2.7 5.9
满水重量(t) 4.48(5) 5.76(6.2) 6.48(7.1) 8(8.4) 8(8.4) 16(16.8)
耗电功率(Kw) 3.6 3.6 5.9 15.8 17.7 19.7
电源(V) 380
适用燃料 轻油、天然气、重油、城市煤气、石油液化气
轻油(kg/h) 34 51 65 102 136 204
天然气(m3/h) 8-41 12-60 17-85 24-120 40-210 45-260
重油(kg/h) 13.5-38.0 21.0-50.6 16.9-71.6 33.7-109.0 42.2-134.9 74-270
城市煤气(m3/h) 92 138 184 276 368 552
石油液化气(m3/h) 14 20 26 39 52 79
长*宽*高(mm) 2650*1600*1700 2650*1600*1800 3650*1800*1800 5200*2300*2400 5200*2300*2400 5570*3200*2670
安装尺寸 进/出口阀口径(mm) 50 65 65 65 65 100
排污阀口径(mm) 40 40 40 40 40 40
安全阀口径(mm) 40 2*40 2*40 2*50 2*50 2*65
烟囱口径ф(mm) 250 300 320 360 360 360



型号/项目/参数 WNS4-1.25(1.6)-Y(Q) WNS5 -1.25(1.6)-Y(Q) WNS6-1.25(1.6)-Y(Q) WNS8 -1.25(1.6)-Y(Q) WNS10 -1.25(1.6)-Y(Q) WNS15 -1.25(1.6)-Y(Q) WNS20 -1.25(1.6)-Y(Q)
额定热功率(MW) 4 5 6 8 10 15 20
额定工作压力(MPa) 1.25(1.6)
蒸汽温度(℃) 194(204)
锅炉设计效率(%) 85%—92%
水容积 (m3) 7.14 10 10.2 13.9 16.7 30 30
耗电功率 (KW) 22.2 34.4 34.4 36 36 72 72
电源(V) 380
适用燃料 轻油、天然气、重油、城市煤气、石油液化气
轻油 (kg/h) 272 241 382 482 603 904 1206
天然气 (m3/h) 328 413 429 429 715 1075 1430
重油 (kg/h) 280 352 377 377 628 942 1256
城市煤气(m3/h) 736 922 972 972 1620 2430 3240
石油液化气(m3/h) 105 131 139 139 231 347 462
长*宽*高(mm) 5600*3300*2880 6020*3300*3060 7200*3300*3060 7300*3300*3060 7400*3300*3060 8100*4200*4100 8500*4500*4100
安装尺寸 进/出口阀口径(mm) 100 125 125 150 150 200 200
排污阀口径 (mm) 2*40 2*40 2*40 2*40 2*40 2*40 2*40
安全阀口径 (mm) 2*50 50*80 50*80 2*80 2*80 2*80 2*100
烟囱口径 ф(mm) 530 530 530 680 380 1000 1200

工作原理

WNS系列全自动燃油(气)蒸汽锅炉(实用新型专利),采用卧式三回程湿背结构,改善锅炉运行环境,提高锅炉效率和使用寿命;全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计,烟箱密封采用迷宫式结构,避免了烟箱漏烟现象。

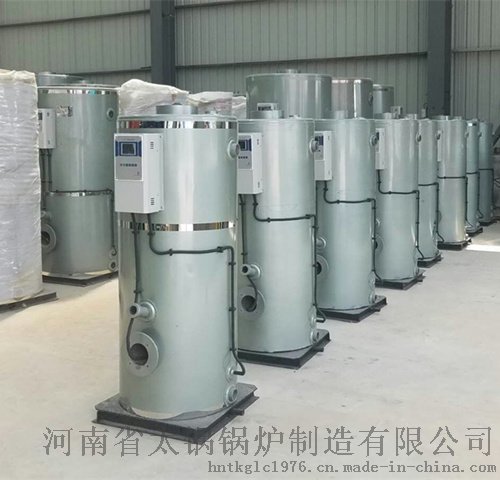

CLHS型立式燃油燃气热水锅炉
