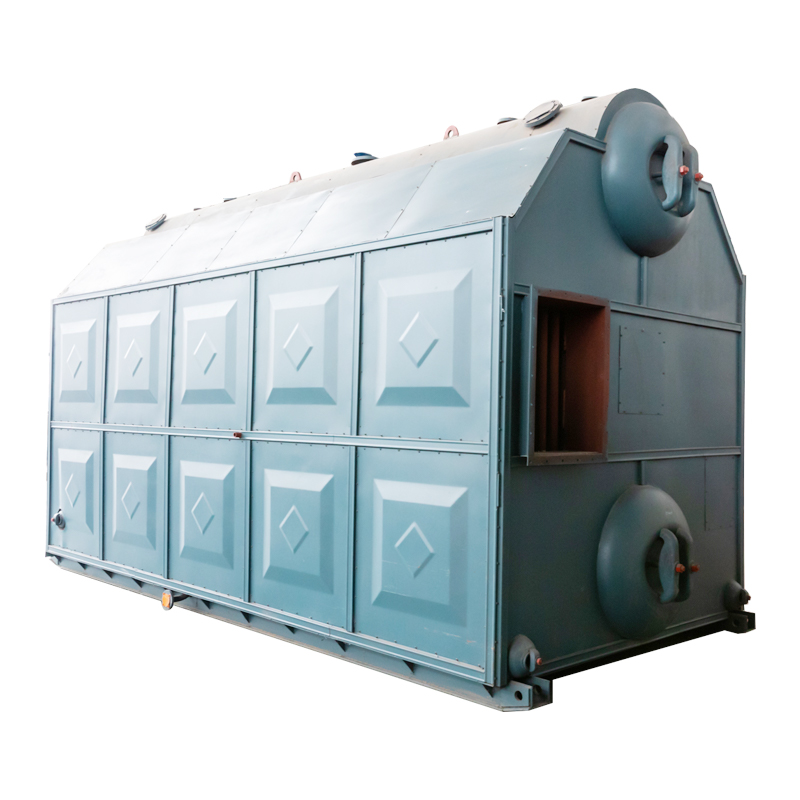

1、 结构简介 DZL系列 生物质 蒸汽锅炉是单锅筒纵置式链条炉排水火管锅壳锅炉。水火管锅壳锅炉的结构为卧式三回程水火管组合式，在炉膛左右两侧设置水冷壁管与锅筒组成**回程，水冷壁管延长部分组成两侧第二回程八字烟道，锅筒内布置第三回程烟管；锅炉受热面包括炉膛的辐射受热面、两侧八字烟道的横向冲刷对流受热面、烟管纵向冲刷对流受热面、铸铁省煤器。煤自煤斗落到炉排上，经炉排推动进入炉膛燃烧；空气由鼓风机经风道、调节风门、风室、炉排、煤层，进入炉膛；灰渣经炉排后面的落渣口由出渣机除渣。在炉排上燃烧生成的高温烟气经炉膛喉口，向后流动，火焰与高温烟气对围成炉膛的水冷壁和锅壳底部**部分受热面进行幅射换热；然后由炉膛后部烟窗出口进入八字烟道对流换热流向炉前；经前烟箱转向进入烟管对流换热流向铸铁省煤器 (选配) 换热；**经除尘器，由引风机抽引，通过烟囱排向大气。锅炉汽水系统为：软化水→水箱→（除氧器） (选配) →水泵→省煤器 (选配) →锅筒→下降管→上升管（水冷壁管）→锅筒→主汽阀。
2、 技术特点
1)  全中文菜单液晶人机界面，触摸屏控制 (选配) 和动态图形化工作运行状态显示。用户仅需设定工作时间参数，选择连续 / 定时工作方式，锅炉即能按所设定程序自动运行。
2)  标准RS485接口，可以实现集中控制远程监控，并可组成多台锅炉网络，根据负荷变化自动运行。 （选配）
3)  采用触摸屏人机界面和可编程序控制器，中文菜单式人机对话 。 清楚直观 。 操作方便 ， 容易掌握 。（选配）
4)  采用紧 凑密孔 炉排，适合燃烧生物质颗粒；可以同时使用 生物质燃料和煤 ；
5)  设有多重联锁保护，加上双重独立的水位控制报警，三重压力保护及报警，确保锅炉在各种工况下万无一失，安全到家。
6)  汽车专用漆 、玻璃丝棉包装。美观大方，永不锈蚀。
7)  具有国际上先进独特的设计，保证锅炉安全可靠、经济高效。
8)  100%螺纹烟管，具有良好的热伸缩性，科学的气流设计，炉内温度场均匀，且有效吸收火焰热量，有效抑制N o x 的生成 。
9)  阀门采用 郑州 宇明阀门公司 生产的铸钢阀门 ， 产品质量有保证。


二、 产品技术参数表

DZL2-1.25-T型生物质蒸汽锅炉产品技术参数
序	名 称		单位		数据
1	额定蒸发量		T/H		2
2	额定蒸汽压力		Mpa		1.25
3	额定蒸汽温度（饱和）		℃		194
4	给水温度		℃		20
5	水试验压力		Mpa		1.65
6	设计燃料		生物质颗粒、木柴等
7	总耗电功率		Kw		18.5
8	排烟温度		℃		170.33
9	设计热效率		%		≥80
10	正常水容量		m³		3.15
11	燃料消耗量（生物质颗粒）		kg/h		400
12	锅炉受热面积		㎡		105.36
13	分气缸规格		φ		Φ325
14	烟囱：直径×高度		mm		325*18000
17	不锈钢给水泵	型号	BL(T)
18		流量	m³/h	3
19		扬程	M	190
20		电机功率	KW	4
21	鼓风机		型号	4-72-12NO.3.6A右0°
22			功率	3
23	引风机		型号	Y5-47NO.6C 右135°
24			功率	11
25	锅炉**运输尺寸	5423×2400×3214mm
26	锅炉**运输重量	20T
